お盆休み前半は天気も今一つで出かけられなかったので
GS200RCの光軸とスケアリング調整のおさらいと備忘録です。

まず、タカハシのセンタリングスコープで副鏡のセンターを出します。


このセンタリングスコープは現在2万2千円と結構お高いですがRCの光軸調整には
必須です。

調整前

調整後

センタリングスコープスコープ本体の接眼部を引き抜きで
ピントを調整します。
上の図は中心の黒い丸がスコープの中心で、その外側にドーナツ状の
リングが副鏡のセンターマークです。
副鏡の3本のネジで上の写真のように同心円状になるように調整します。

これが合えば、明るい恒星か人工星で
主鏡セルの3か所の押しネジ、引きネジのセットを使い星のジフラクションリングが
完全に同心円になるように調整します。
300倍くらいで内外像と焦点面での見え方が完全な同心円状に
見えるようになるまで追い込みます。

次にスケアリングの調整です。
GS200ECの接眼部の取り付けはテーパー状になっていて
そこにリングで取り付けるようになっています。
何故、直接ねじ込み可能な仕様になっていないのか、設計思想が
理解できません。
その為に余分なスケアリング調整機構を別途購入する必要があります。
このパーツは海外通販で買うしかなく望遠鏡販売元の笠井トレーディング
にも取り扱いがありません。
(まぁ、笠井さんは眼視屋さんなので、写真撮影は素人なのか、もしくは
わかっていて、ラインナップに無いのなら売れないかもしれないパーツを仕入れたくないので
確信犯的にラインナップに無いのか・・・・)

一枚目は若干スケアリングがくるっていたようなので
修正しこれでほぼ完全な状態です。
スケアリング調整はフラットを撮影して、それをステライメージの等光度曲線を見ることで
合わせることができます。

この状態で撮影した画像です。
Nikon D810Aフルサイズのノートリミングです。

今回はGS200RCの光軸とスケアリングについての備忘録です。
単純なニュートン反射と比べるとかなり手のかかる光軸調整ですが
この鏡筒は一度合わせると、通常の使用では光軸は狂いません
私の場合は、年に一度主鏡を外して、洗浄するとき以外は無調整で
撮影できています。


# by tenmontyu2 | 2020-08-10 16:39 | 機材 | Comments(0)
天文ガイド9月号入選しました。
というか、天文ガイドは殆ど投稿しないので、今回天文ガイド初入選となりました。
今年は、星ナビ5回入選しているので、今回の天文ガイドの入選で6回目となり
年間の入選確率の5割の目標を達成できました。

天文ガイドと星ナビの2誌同時に投稿するのは題材的に無理があり
私の場合は、星ナビをメインに投稿しています。
投稿した作品はこれです。

# by tenmontyu2 | 2020-08-05 06:00 | フォトコン入選関連 | Comments(2)
4連休の最終日、雲の合間からやっと撮影できました。
ネオワイズ彗星

Nikon D750
sigma ART 24-105F4
105mm F4
ISO 1600 2s

まぁ、証拠写真です。
大阪の自宅マンションからの撮影ですから、写るだけで十分かなぁ
暗い空で撮りたかったけど。

# by tenmontyu2 | 2020-07-26 21:43 | 天体写真 | Comments(0)
4連休はあいにくの梅雨空、今年は梅雨明けが例年より遅く
4連休の新月期というのに、悶々としなければならず。
1年半前に新調したメインPCと今年に追加自作したサブPC
の模様替えを行いました。

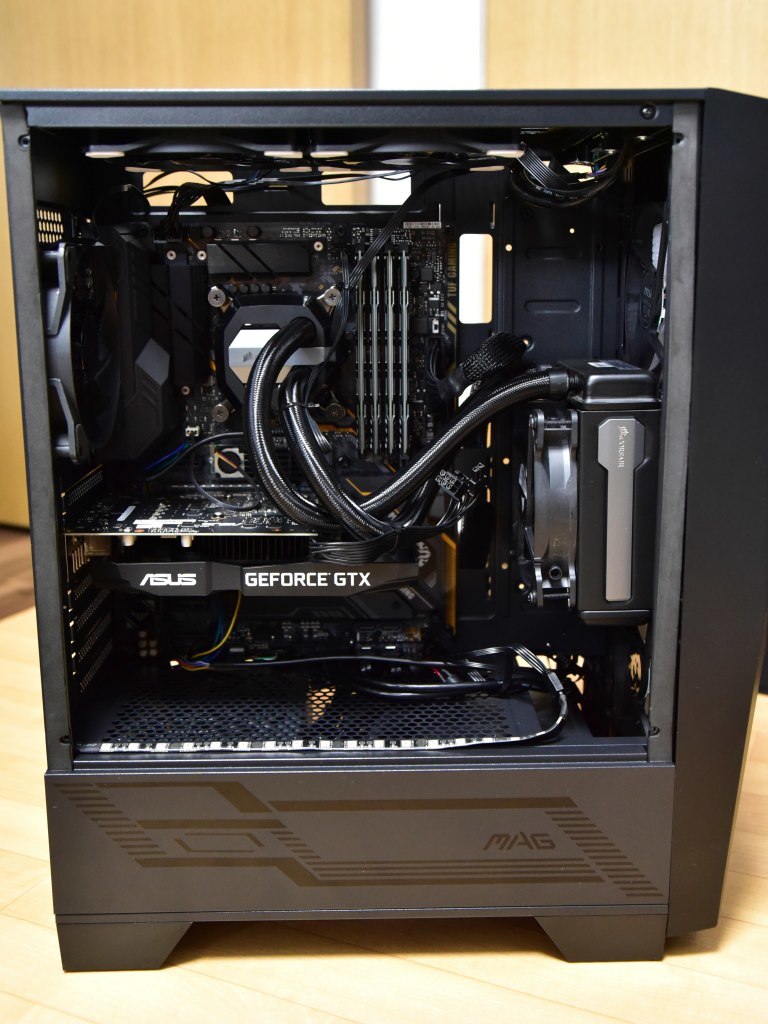

内部はこんな感じです。
最近立て続けにPCを組み立てているので、流石に内部の美しさも追及してます。

メインPC

intel corei9-9900K搭載

CPU intel corei9-9900K
MB ASUS TUF Z390 Plus Gaming
MEM GSKILL DDR4 2400 16GB×4=64GB
CPU_COOLER CORSAIR Hydro Series? H80i v2 ハイパフォーマンスCPU簡易水冷クーラー
SSD SAMSUNG EVO970 500GB
SSD Intel SSD 660p 512GB
HDD Western Digital WD80EFAX [8TB SATA600 5400]
HDD Western Digital WD30EZRZ-RT 3TB
USB_HDD Western Digital WD40EZRZ-RT2 [4TB SATA600 5400] ×4台
USB_HDD  Western Digital WD60EZAZ-RT [6TB SATA600 5400]  ×2台
FUN    120mmPWM制御RGB ×2台(フロント)×2台(トップ)×1台(リア)
GPU ASUS GFORCE GTX1660Ti 6GB
CASE MSI MAG FORGE 100M
PW FSP RAIDER II 750W RA2-750 750W SILVER 80+


裏配線の様子。
まぁ、裏はサイドパネルで見えないので、そこそこにしてます。(汗)

LEDのイルミネーションが最近のトレンドです。
こちら側の面は強化ガラスパネルになるので透け透けです。


ケース正面はこんな感じです。

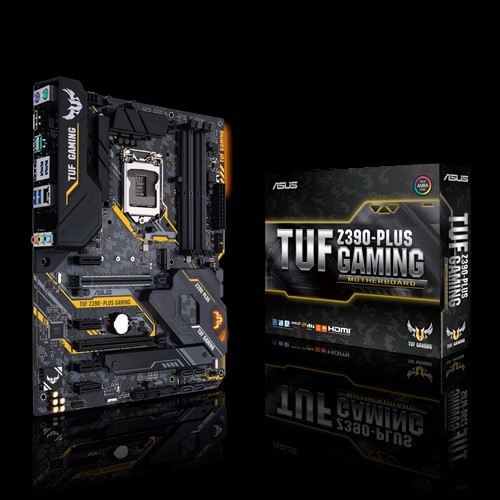

最近、1年半前にこのPCを組んだ時に使ったマザーボードが突然お亡くなりなり急遽
マザーを新調しました。

第9世代のマザーボードのチップセットZ390搭載のマザーはどんどんディスコンになるので
どうせ壊れるのなら、このタイミングで壊れたのはまだ、不幸中の幸いで、後一年後に壊れたら
対応マザーボードは市場から消えていたと思います。

このメインPCは主に天体写真り画像処理と動画編集用です。
また、プリントもこちらのマシンで基本的には出力してます。

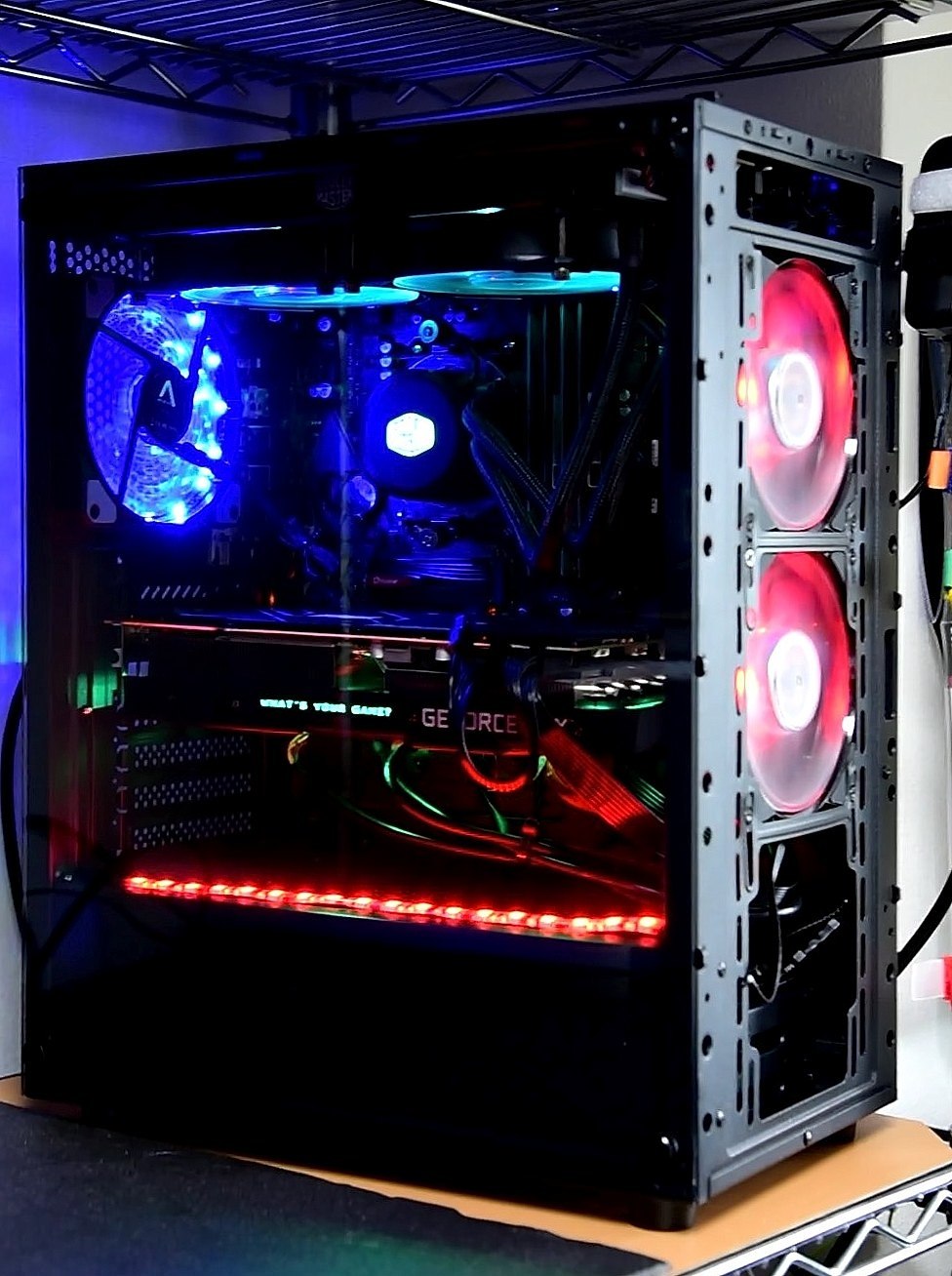

さてサブPCです

フロントパネルを外した様子
フロントパネルを取り付けた様子
全面ファンはフロントパネルをつけると直接見えないので、
間接照明チックとなります。(笑)

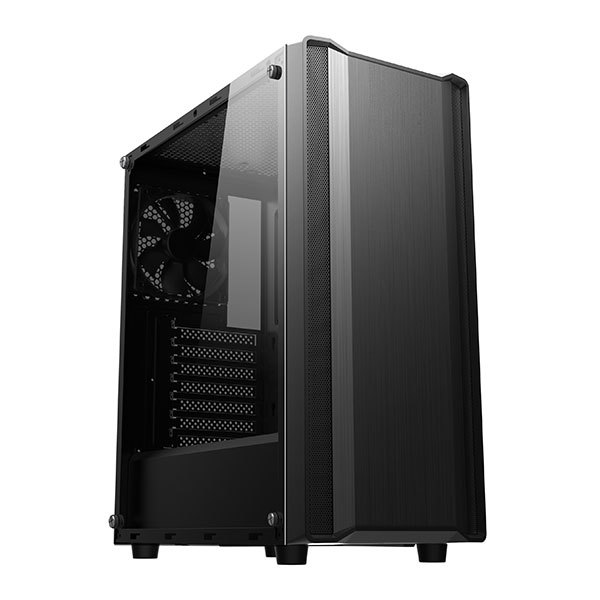

ケースの全体はこんな感じです。

サブPC
AMD Ryzen 9 3900X搭載

CPU AMD Ryzen 9 3900X
MB ASUS B450M-A
MEM Crucial CT2K16G4DFD8266 DDR4 2666 16GB×4=64GB
CPU_COOLER COOLER MASTER MasterLiquid ML240L V2 RGB / MLW-D24M-A18PC-R2 簡易水冷クーラー
SSD PLEXTOR PX-256M9PeG 256GB
SSD    PLEXTOR PX-512M8VC SATA 512GB
SSD SAMSUNG 860 EVO MZ-76E1T0B/IT SATA 1TB
HDD Western Digital WD60EZAZ-RT [6TB SATA600 5400]
USB_HDD Western Digital WD20EZAZ-RT [2TB SATA600 5400]
USB_HDD TOSHIBA MQ01ABF050 [500GB 7mm]
FUN    120mmPWM制御RGB ×2台(フロント)×1台(リア)
GPU 玄人志向 GG-RTX2070SP-E8GB/DF
CASE SAMA JAX-03W 黒鴉 kurogarasu
PW 玄人志向 80PLUS GOLD取得 ATX電源 750W(プラグインタイプ)

こちらはAMDのハイエンドRyzen 9 3900X 12コア24スレッドに
GFORCE RTX2070SUPER搭載のバリバリのハイエンドゲーミングPCの仕様です。

私はゲームは殆どしないので、ベンチマークをしたりしてお遊びのPCです。
勿論、画像処理用のPixinsihgtもインストールしているので、メインPCと並行して画像処理にも使います。
実際のところ能力的にはメインよりサブのこのマシンの方が高速、高性能です。(爆)

今回はパーツ類の備忘録も兼ねてブログ記事にしました。

# by tenmontyu2 | 2020-07-25 19:21 | 機材 | Comments(0)
星ナビ8月号に入選しました。

今年は1月、2月、5月、6月号に続いて今回の8月号で星ナビ入選は5回目
一昨年の自己最多年間5回に並ぶことができました。
何とか、今年度はこの記録をあと一回入選して更新したいものです。


緊急事態宣言の中、どこにも行けない悶々とした気分でしたが、ゴールデンウィーク中に
がま口壊れ隊のメンバーでZOOMを使って、ネット会議風に勉強会ししました。
仲間の顔を見ながらできるZOOMは久しぶりにみんなでワイワイととても
楽しかったです。

実際の投稿画像はこちらです。

隣のNGC4490の作品は、がま口のメンバーのくろさんです。
奇しくも、同じ日に大芦で撮影した対象を同じZOOM勉強会で
勉強した成果が並んで入選となりました。


# by tenmontyu2 | 2020-07-04 03:45 | フォトコン入選関連 | Comments(2)
